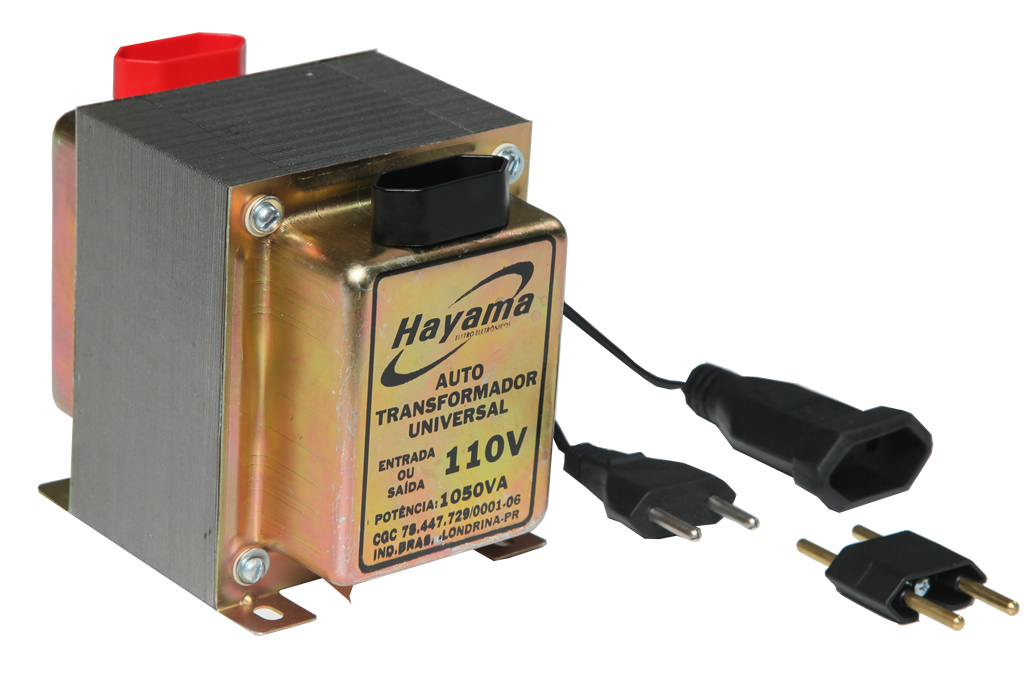

Autotransformadores
Diferentemente do transformador, é constituído de dois enrolamentos em série, ou seja, há conexão elétrica entre as bobinas. Este fato faz com que no autotransformador o secundário seja parte do primário. Por este motivo e pelas relações de tensão e corrente serem diferentes do transformador convencional, o seu volume também é menor. Dessa forma, ele é mais compacto, tem melhor rendimento, menor custo, e sua tensão de saída é menos susceptível a variação do equipamento que nele é conectado.
Aplicações
O autotransformador é normalmente utilizado para adaptar tensões da rede para um equipamento que não possui chave seletora de tensão ou que não seja bivolt automático. Normalmente adaptam tensões de 110/127V para 220V ou vice-versa. Especial atenção deve ser tomada na adaptação de 220V para 127V.
Deve-se certificar que a conexão de entrada seja nos terminais de 220V e a saída nos terminais de 127V, caso contrário, o usuário poderá alimentar seu equipamento com aproximadamente 440V, danificando-o seriamente. No momento de comprar o autotransformador, por questões de segurança, solicite um com capacidade pelo menos 30% maior do que o consumo do equipamento. Não se deixe enganar! No caso de transformadores e autotransformadores o tamanho está diretamente relacionado com a potência que ele pode processar. Quando comparar dois autotransformadores de “mesma” potência nominal com tamanhos diferentes, escolha o maior. O autotransformador não possui isolação entrada/saída, não sendo indicado em aplicações que requeiram esta característica.
